R绘图系列-使用patchwork进行图形排布

这篇文章学习了使用patchwork来进行图形排布的各种基础使用。

简介

patchwork的功能和cowplot的功能比较类似,都是可以量多个ggplot对象进行排布的R包,相比于cowplotpatchwork使用更加简单,直接使用+-*/|&等即可实现多种多样的图形排布,而cowplot中还有使用plot_grid函数。

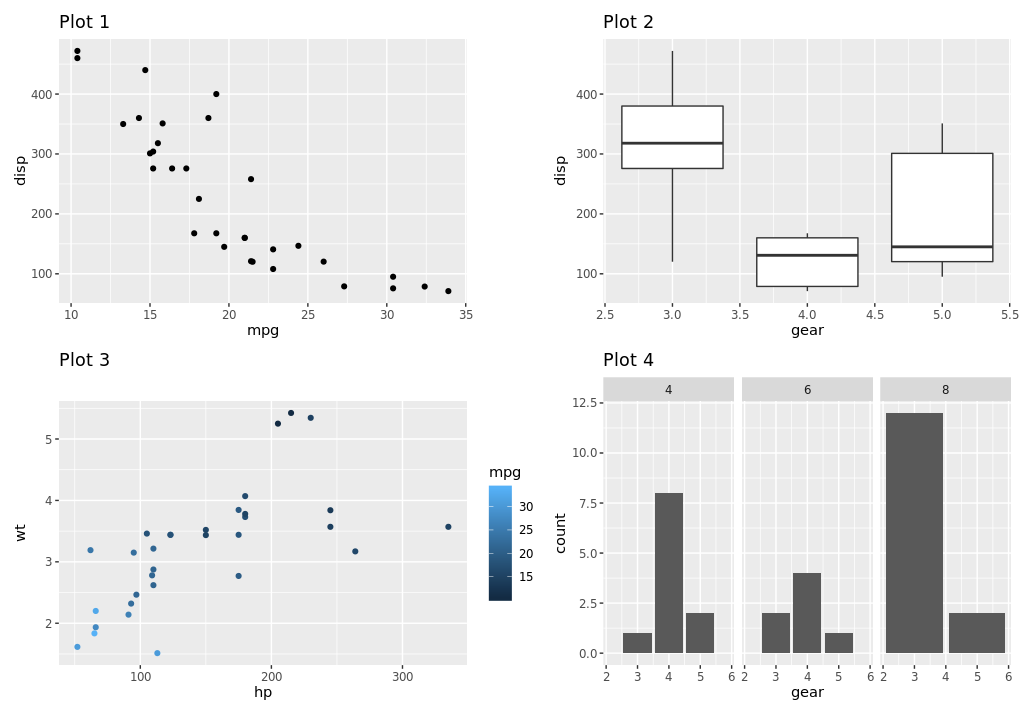

示例图

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
library(ggplot2)
p1 <- ggplot(mtcars) +
geom_point(aes(mpg, disp)) +
ggtitle('Plot 1')

p2 <- ggplot(mtcars) +
geom_boxplot(aes(gear, disp, group = gear)) +
ggtitle('Plot 2')

p3 <- ggplot(mtcars) +
geom_point(aes(hp, wt, colour = mpg)) +
ggtitle('Plot 3')

p4 <- ggplot(mtcars) +
geom_bar(aes(gear)) +
facet_wrap(~cyl) +
ggtitle('Plot 4')

library(patchwork)
p1+p2+p3+p4

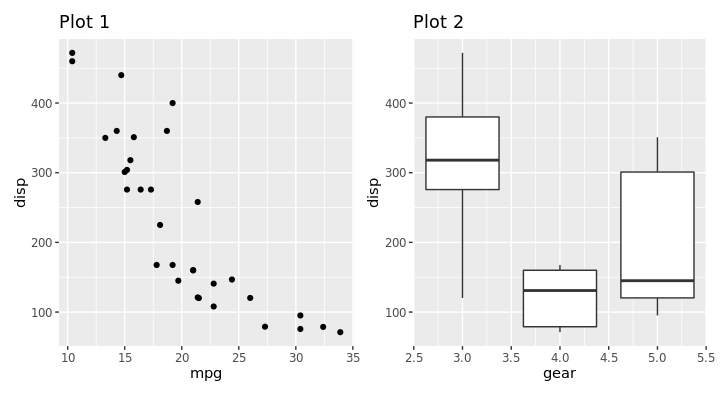

简单使用

1
2
# 将p1和p2合并在一起
p1 + p2

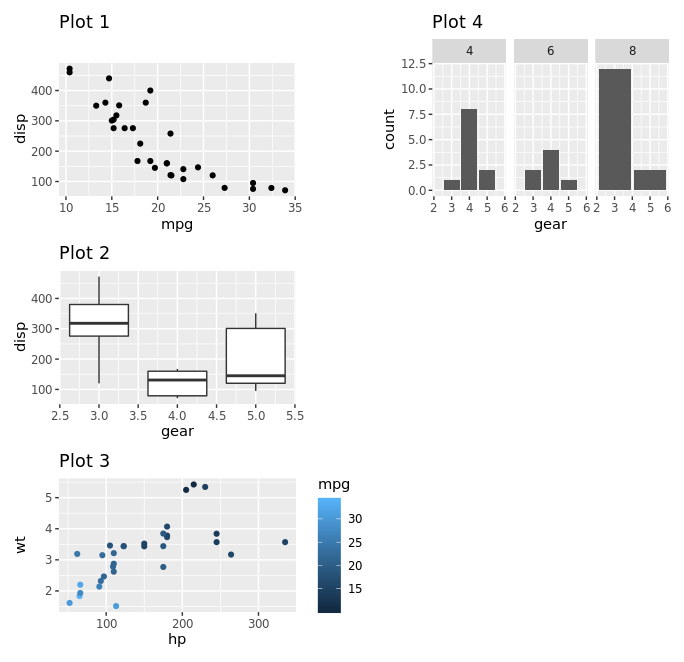

控制layout

控制输出结果为3行,并且先按列进行填充,也就是先把第一列的3行填满,然后再去第二列:

1
p1 + p2 + p3 + p4 + plot_layout(nrow = 3, byrow = FALSE)

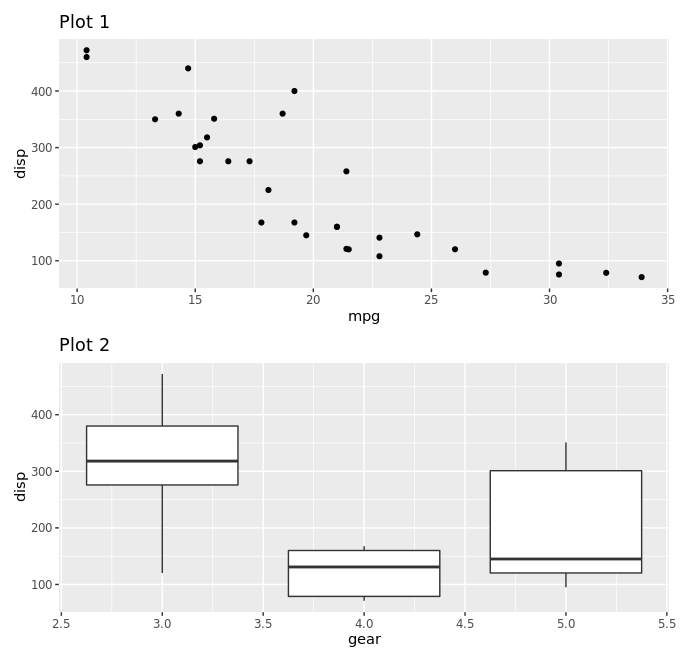

纵向合并

1
2
# 纵向合并图
p1 / p2

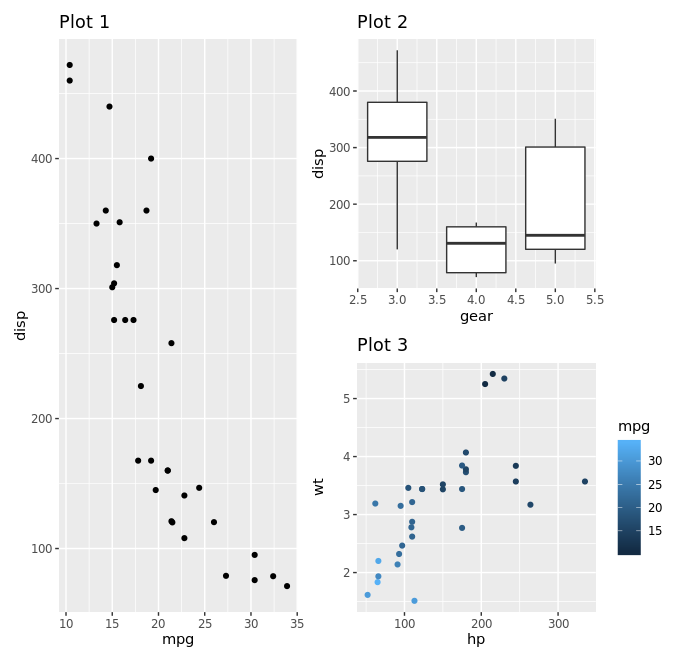

嵌套合并

1
p1 | (p2 / p3)



添加注释

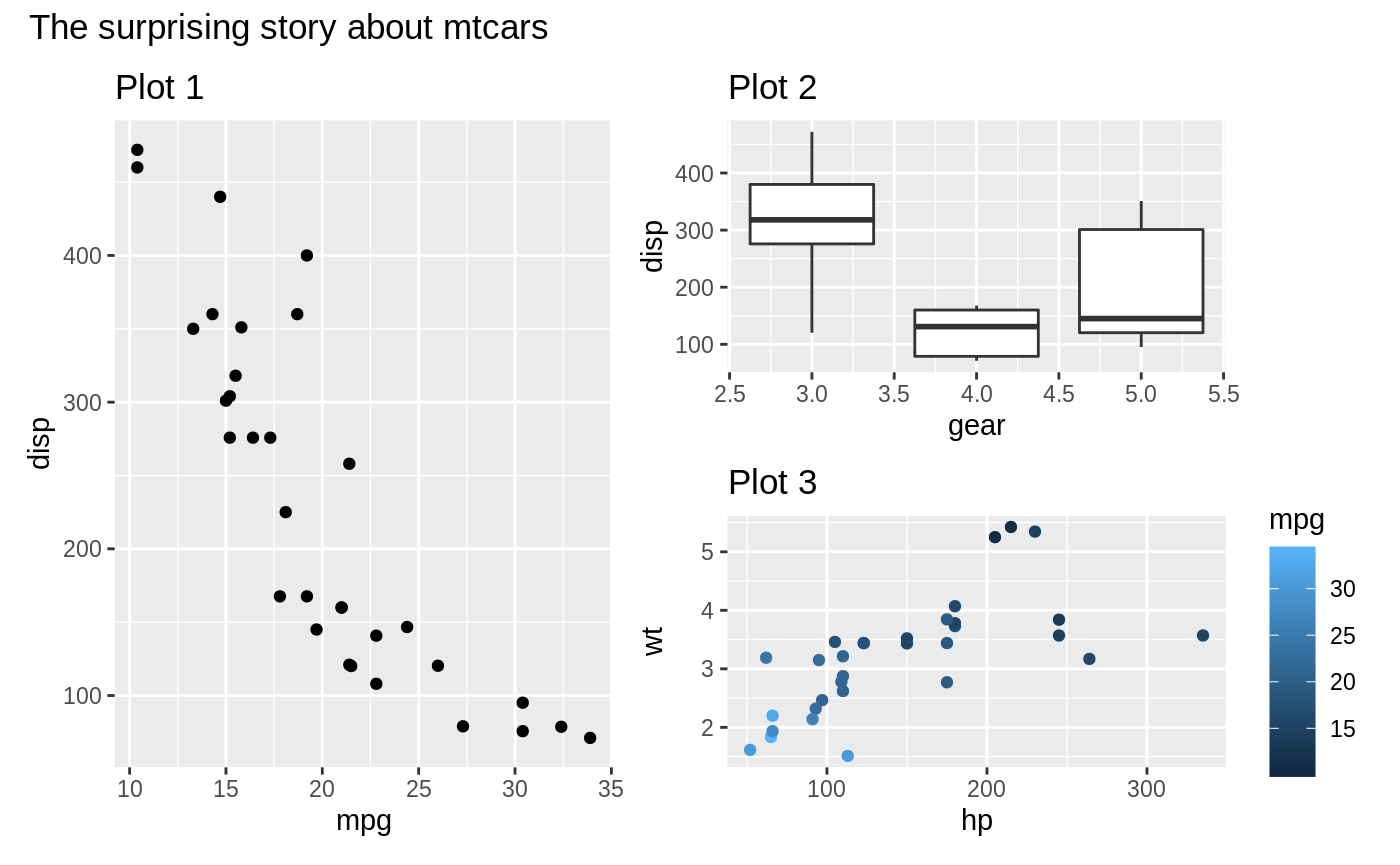

添加title

1
2
(p1 | (p2 / p3)) +
plot_annotation(title = 'The surprising story about mtcars')

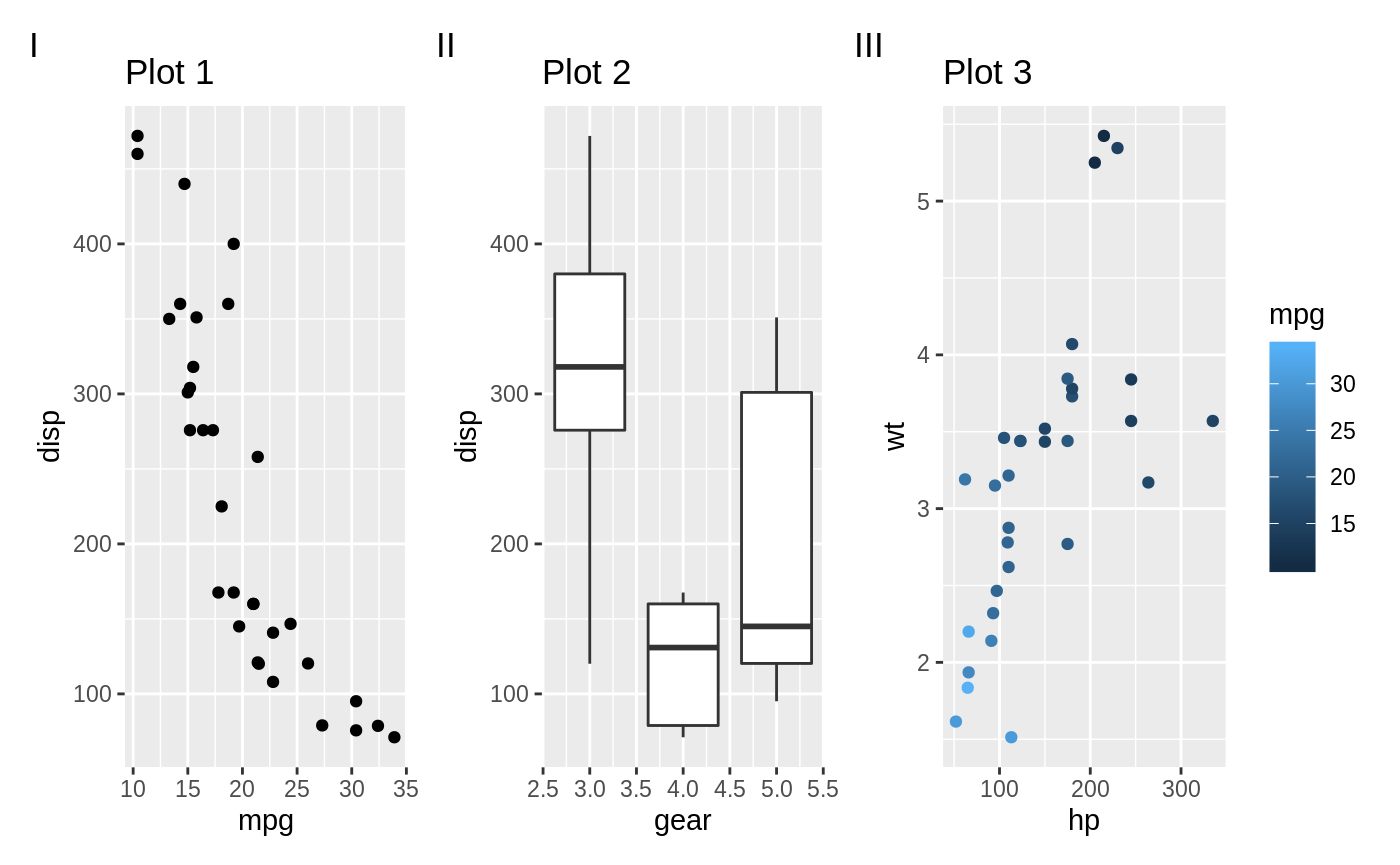

添加label

1
2
3
# tag_levels = 'A'是A、B、C的形式
p1 + p2 + p3 +
plot_annotation(tag_levels = 'I')



合并主题

使用&将同一个主题设置应用到多个子图中

1
2
3
library(patchwork)
FeaturePlot(mouse_fibro_combined, features = c("Trem2","Cd9"), pt.size=0.5, label = TRUE) &
scale_colour_gradientn(colours = c("blue","white","#d3583d"))


参考链接
